سلام! به عنوان تامین کنندهبرد مدار آنتن، من از نزدیک متوجه شده ام که کاهش مصرف برق این بردها چقدر مهم است. نه تنها باعث صرفه جویی در مصرف انرژی و کاهش هزینه ها می شود، بلکه عمر باتری دستگاه هایی را که از آنها استفاده می کنند نیز افزایش می دهد. در این پست وبلاگ، نکات و ترفندهایی را در مورد چگونگی دستیابی به این هدف به اشتراک خواهم گذاشت.
1. مواد مناسب را انتخاب کنید
موادی که برای برد مدار آنتن خود استفاده می کنید می تواند تأثیر قابل توجهی بر مصرف برق آن داشته باشد. به عنوان مثال، استفاده از بسترهای با کیفیت بالا با تلفات دی الکتریک کم می تواند تضعیف سیگنال را کاهش دهد و در نتیجه توان مورد نیاز برای ارسال و دریافت سیگنال را کاهش دهد.

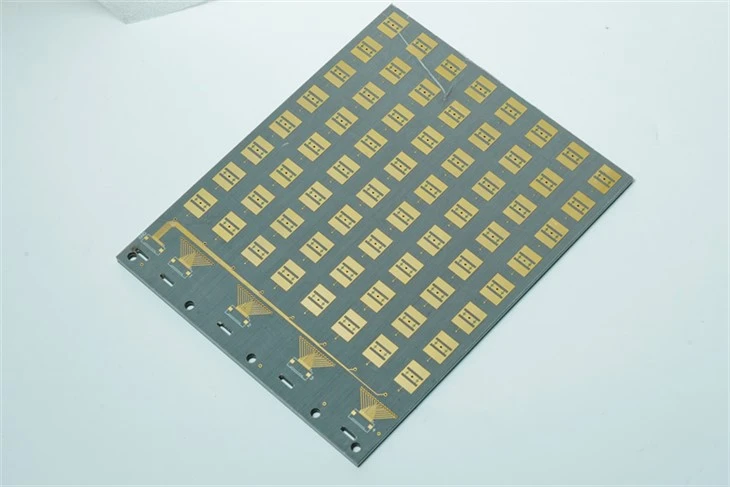

PTFE PCB چند لایهیک گزینه عالی است PTFE (پلی تترا فلوئورواتیلن) دارای خواص الکتریکی عالی از جمله ثابت دی الکتریک پایین و مماس تلفات کم است. این به این معنی است که سیگنال‌ها می‌توانند با تلفات کمتری از طریق برد عبور کنند، بنابراین برای دریافت قدرت سیگنال خوب، نیازی به پمپ کردن انرژی زیادی به آنتن ندارید.
گزینه دیگر این استPCB فرکانس بالا مایکروویو. این بردها برای مدیریت موثر سیگنال های فرکانس بالا طراحی شده اند. آنها اغلب از مواد و تکنیک‌های ساخت خاصی استفاده می‌کنند که تلفات برق را به حداقل می‌رساند، و برای کاربردهایی که مصرف برق در آن نگران‌کننده است ایده‌آل می‌شوند.
2. طراحی آنتن را بهینه کنید
طراحی آنتن خود نقش مهمی در مصرف برق دارد. آنتنی که به خوبی طراحی شده باشد می تواند سیگنال ها را با کارایی بیشتری تابش کند، که به این معنی است که انرژی کمتری هدر می رود.
- اندازه و شکل: اندازه و شکل آنتن باید برای محدوده فرکانسی که در آن کار می کند بهینه شود. آنتنی که برای فرکانس خیلی بزرگ یا خیلی کوچک باشد می تواند منجر به راندمان تابش ضعیف و افزایش مصرف انرژی شود. به عنوان مثال، آنتن تک قطبی یک چهارم موج یک طراحی ساده و کارآمد برای بسیاری از کاربردها است. نسبتاً کوچک است و می‌تواند سیگنال‌ها را به‌طور مؤثر با کمترین توان ورودی منتشر کند.
- شبکه تطبیق: از شبکه تطبیقی برای تطبیق امپدانس آنتن با امپدانس بقیه مدار استفاده می شود. اگر امپدانس به درستی مطابقت نداشته باشد، مقدار قابل توجهی از توان به جای تابش توسط آنتن می تواند به مدار بازتاب یابد. با طراحی یک شبکه تطبیق خوب، می توانید اطمینان حاصل کنید که بیشتر انرژی به آنتن منتقل می شود و باعث کاهش اتلاف برق می شود.
3. از اجزای کم مصرف استفاده کنید
قطعاتی که روی برد مدار آنتن استفاده می کنید نیز می توانند در مصرف برق نقش داشته باشند. انتخاب قطعات کم مصرف می تواند تفاوت بزرگی ایجاد کند.
- مدارهای مجتمع (IC): هنگام انتخاب آی سی برای مدار آنتن خود، به دنبال مواردی باشید که برای کار با توان کم طراحی شده اند. بسیاری از آی سی های مدرن با حالت های کم مصرف در دسترس هستند که می توانند در حالت آماده به کار یا حالت کم فعالیت فعال شوند. این می تواند به طور قابل توجهی مصرف برق کلی مدار را کاهش دهد.
- مقاومت ها و خازن ها: از مقاومت ها و خازن های باکیفیت با اتلاف توان کم استفاده کنید. این قطعات می توانند تأثیری اندک اما تجمعی بر مصرف برق، به ویژه در مدارهای پیچیده داشته باشند.
4. اجرای استراتژی های مدیریت نیرو
پیاده‌سازی استراتژی‌های مدیریت انرژی می‌تواند به شما در کنترل زمان و میزان مصرف برق توسط برد مدار آنتن کمک کند.
- حالت های خواب: بسیاری از دستگاه هایی که از بردهای مدار آنتن استفاده می کنند، نیازی به ارسال یا دریافت سیگنال ندارند. با اجرای حالت‌های خواب، می‌توانید آنتن و سایر اجزای غیر ضروری را در زمانی که استفاده نمی‌کنید خاموش کنید. به عنوان مثال، یک گره حسگر بی سیم را می توان طوری برنامه ریزی کرد که بین انتقال داده ها به حالت خواب برود و مقدار قابل توجهی در مصرف انرژی صرفه جویی کند.
- تنظیم توان دینامیک: برخی از برنامه ها ممکن است به سطوح مختلف قدرت سیگنال در زمان های مختلف نیاز داشته باشند. با تنظیم دینامیکی توان خروجی آنتن بر اساس نیازهای واقعی، می توانید از مصرف انرژی بیشتر از حد لازم خودداری کنید. به عنوان مثال، در یک روتر Wi-Fi، هنگامی که دستگاه های متصل کمتری وجود دارد یا زمانی که دستگاه ها به روتر نزدیک هستند، توان خروجی را می توان کاهش داد.
5. کاهش تلفات سیگنال
تلفات سیگنال در مدار می تواند منجر به افزایش مصرف برق شود. راه های مختلفی برای کاهش این تلفات وجود دارد.
- مسیریابی ردیابی: نحوه مسیریابی ردیابی روی برد مدار می تواند تلفات سیگنال را تحت تاثیر قرار دهد. ردیابی را تا حد امکان کوتاه نگه دارید و از خم شدن یا گوشه های تیز خودداری کنید، که می تواند باعث انعکاس سیگنال شود. همچنین، از فاصله مناسب بین ردیابی ها برای به حداقل رساندن تداخل استفاده کنید، که می تواند منجر به تخریب سیگنال و افزایش مصرف انرژی شود.
- محافظ: اگر منابع تداخل الکترومغناطیسی (EMI) در نزدیکی برد مدار آنتن وجود داشته باشد، می تواند باعث تلفات سیگنال شود. استفاده از مواد محافظ می تواند به محافظت از مدار در برابر EMI کمک کند و نیاز به برق اضافی برای جبران سیگنال های از دست رفته را کاهش دهد.
6. تست و بهینه سازی کنید
هنگامی که برد مدار آنتن خود را طراحی و ساختید، آزمایش آن و بهینه سازی آن برای مصرف انرژی بسیار مهم است.
- اندازه گیری مصرف برق: برای اندازه گیری توان مصرفی مدار در شرایط کاری مختلف از برق سنج استفاده کنید. این به شما یک خط مبنا می دهد و به شما کمک می کند تا مناطقی را که می توانید در آنها پیشرفت کنید شناسایی کنید.
- طراحی تکراری: بر اساس نتایج آزمایش، تنظیماتی را در طراحی انجام دهید، مانند تغییر شکل آنتن، تنظیم شبکه تطبیق یا جایگزینی اجزا. سپس دوباره مدار را تست کنید تا ببینید مصرف برق کاهش یافته است یا خیر. این روند را تا زمانی که به سطح مطلوبی از راندمان انرژی برسید، تکرار کنید.
در خاتمه، کاهش مصرف برق یک برد مدار آنتن یک فرآیند چند وجهی است که شامل انتخاب مواد مناسب، بهینه سازی طراحی، استفاده از قطعات کم مصرف، اجرای استراتژی های مدیریت توان، کاهش تلفات سیگنال و آزمایش و بهینه سازی مدار می شود. با رعایت این نکات، می توانید یک برد مدار آنتنی بسازید که نه تنها از نظر انرژی کارآمد باشد، بلکه مقرون به صرفه نیز باشد.
اگر علاقه مند به خرید با کیفیت هستیدبرد مدار آنتن،PTFE PCB چند لایه، یاPCB فرکانس بالا مایکروویو، برای مشاوره با ما در تماس باشید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل ها را برای نیازهای خاص خود پیدا کنید.
مراجع
- پوزار، DM (2011). مهندسی مایکروویو. وایلی.
- بالانیس، کالیفرنیا (2016). نظریه آنتن: تجزیه و تحلیل و طراحی. وایلی.
