در قلمرو الکترونیک مدرن، تقاضا برای بردهای مدار چاپی با کارایی بالا (PCB) همواره در حال افزایش است. در میان انواع مختلف PCBها، PCBهای بلوک مس مدفون به عنوان یک نوآوری قابل توجه ظاهر شده اند، به ویژه در کاربردهایی که اتلاف گرمای کارآمد و جابجایی با توان بالا بسیار مهم است. یکی از فناوریهای کلیدی که نقش حیاتی در تولید PCBهای بلوک مس مدفون دارد، فناوری حفاری لیزری است.
آشنایی با PCBهای بلوک مس مدفون
قبل از پرداختن به فناوری حفاری لیزری، لازم است بدانیم PCBهای بلوک مس مدفون چیست. الفPCB بلوک مس مدفونیک نوع تخصصی PCB است که بلوک های مسی را در لایه های داخلی برد قرار می دهد. این بلوک های مسی اهداف متعددی را انجام می دهند. اولا، آنها به عنوان هیت سینک عالی عمل می کنند و گرمای تولید شده توسط قطعات پرقدرت را به طور موثرتری نسبت به PCB های سنتی دفع می کنند. این به حفظ دمای عملکرد بهینه قطعات کمک می کند و در نتیجه قابلیت اطمینان و طول عمر آنها را افزایش می دهد. ثانیا، آنها می توانند عملکرد الکتریکی PCB را با کاهش امپدانس و تلفات سیگنال، که به ویژه در کاربردهای فرکانس بالا مهم است، بهبود بخشند.
نیاز به حفاری لیزری در PCBهای بلوک مسی مدفون
فرآیند تولید PCB های بلوک مس مدفون پیچیده تر از PCB های استاندارد است. یکی از مراحل حیاتی ایجاد vias است که سوراخ های کوچکی هستند که لایه های مختلف PCB را به هم متصل می کنند. این گذرگاه ها برای اتصالات الکتریکی بین اجزا در لایه های مختلف ضروری هستند. در مورد PCB های بلوک مسی مدفون، وجود بلوک های مسی یک لایه دشواری اضافی به فرآیند حفاری اضافه می کند.
روشهای حفاری مکانیکی سنتی محدودیتهایی در حفاری از طریق ساختار کامپوزیت مس - رزین PCBهای بلوک مس مدفون دارند. مته های مکانیکی می توانند باعث ایجاد مشکلاتی مانند سوراخ شدن، لایه لایه شدن و دیواره های سوراخ ناهموار شوند. این مشکلات می تواند منجر به اتصالات الکتریکی ضعیف، کاهش استحکام مکانیکی و در کل کیفیت پایین PCB شود.
اینجاست که فناوری حفاری لیزری وارد میشود. حفاری لیزری چندین مزیت را نسبت به حفاری مکانیکی ارائه میدهد، که آن را به انتخابی ارجح برای ایجاد vias در PCBهای بلوک مسی مدفون تبدیل میکند.
فناوری حفاری لیزری چگونه کار می کند
حفاری لیزری یک فرآیند ماشینکاری غیر تماسی است که از پرتو لیزر پر انرژی برای حذف مواد استفاده می کند. پرتو لیزر بر روی سطح PCB متمرکز می شود و گرمای شدید تولید شده توسط لیزر مواد را تبخیر می کند و یک سوراخ ایجاد می کند.
انواع مختلفی از لیزرها در حفاری PCB استفاده می شود، مانند لیزرهای فرابنفش (UV) و لیزرهای مادون قرمز (IR). لیزرهای UV اغلب برای حفاری میکرو ویاس در PCB های با چگالی بالا ترجیح داده می شوند زیرا طول موج کوتاه تری دارند که امکان حفاری دقیق تری را فراهم می کند. طول موج کوتاه تر همچنین به این معنی است که لیزر می تواند به طور موثرتری با مواد تعامل داشته باشد و در نتیجه سوراخ های تمیزتر و دقیق تری ایجاد کند.
از طرف دیگر لیزرهای IR برای حفر سوراخ های بزرگتر مناسب تر هستند. آنها طول موج بیشتری دارند و می توانند انرژی بیشتری را تحویل دهند که برای از بین بردن لایه های ضخیم تر مواد مفید است.
فرآیند حفاری لیزری معمولاً شامل مراحل زیر است:
- طراحی و برنامه نویسی: اولین مرحله طراحی طرح PCB و برنامه ریزی دستگاه حفاری لیزری است. این برنامه مکان، اندازه و عمق هر کدام را از طریق مشخص می کند.
- تراز: PCB روی دستگاه حفاری قرار می گیرد و دستگاه PCB را با الگوی حفاری برنامه ریزی شده تراز می کند.
- حفاری: پرتو لیزر بر روی سطح PCB متمرکز می شود و دستگاه لیزر یا PCB را حرکت می دهد تا طبق الگوی برنامه ریزی شده، Vias ایجاد کند.
- بازرسی: پس از حفاری، PCB مورد بازرسی قرار می گیرد تا اطمینان حاصل شود که vias استانداردهای کیفی مورد نیاز را برآورده می کند. این می تواند شامل بازرسی بصری، آزمایش الکتریکی و اندازه گیری ابعاد سوراخ باشد.
مزایای حفاری لیزری در PCBهای بلوک مسی مدفون
- دقت بالا: حفاری لیزری می تواند دقت بسیار بالایی را با قطر سوراخ هایی به اندازه چند میکرومتر بدست آورد. این برای PCB های با چگالی بالا بسیار مهم است، جایی که فاصله بین اجزا و vias بسیار کم است.
- حداقل خسارت: از آنجایی که حفاری لیزری یک فرآیند غیر تماسی است، کمترین آسیب را به مواد اطراف وارد می کند. این امر خطر لایه برداری، سوراخ شدن و سایر عیوب مکانیکی را که می تواند در حفاری مکانیکی رخ دهد کاهش می دهد.
- تطبیق پذیری: از حفاری لیزری می توان برای سوراخ کردن مواد مختلف از جمله مس، رزین و مواد کامپوزیت استفاده کرد. این آن را برای ساختار پیچیده PCBهای بلوک مس مدفون مناسب می کند.
- سرعت بالا: حفاری لیزری فرآیندی سریع است، به خصوص در مقایسه با حفاری مکانیکی. این اجازه می دهد تا نرخ تولید بالاتر و زمان کوتاه تری تولید شود.
- انعطاف پذیری: فرآیند حفاری لیزری را می توان به راحتی برای ایجاد اندازه ها و الگوهای سوراخ های مختلف برنامه ریزی کرد. این امکان انطباق با طرح ها و الزامات مختلف PCB را فراهم می کند.
کاربردهای لیزر - PCBهای بلوک مسی مدفون حفاری شده
ترکیب PCBهای بلوک مسی مدفون و فناوری حفاری لیزری، امکانات جدیدی را در صنایع مختلف باز کرده است.

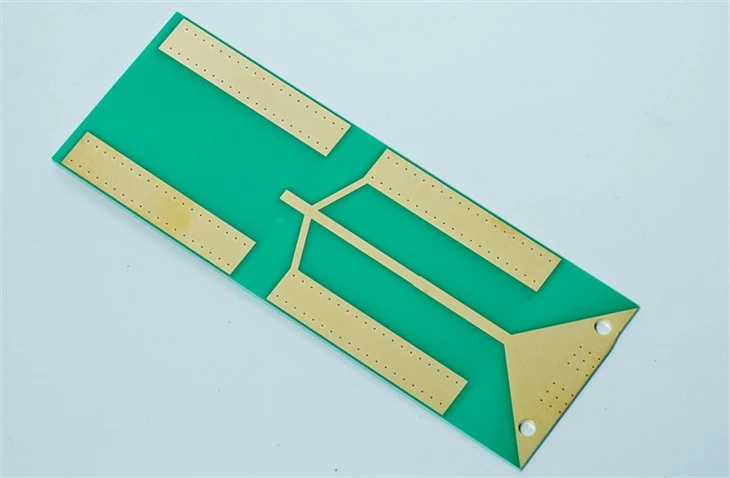

- مخابرات: در صنعت مخابرات معمولا از قطعات پر فرکانس و توان بالا استفاده می شود.PCB فرکانس بالا آنتناغلب به اتلاف گرمای کارآمد و اتصالات الکتریکی دقیق نیاز دارند. بردهای مدار چاپی بلوک مس مدفون با حفاری لیزری میتوانند این الزامات را برآورده کنند و توسعه سیستمهای ارتباطی پیشرفتهتر و مطمئنتری را ممکن میسازند.
- هوافضا و دفاع: کاربردهای هوافضا و دفاعی به PCBهایی با کارایی بالا نیاز دارند که بتوانند در محیط های سخت مقاومت کنند. اتلاف حرارت عالی و عملکرد الکتریکی PCBهای مدفون مسی حفاری شده با لیزر، آنها را برای استفاده در سیستم های اویونیک، سیستم های رادار و سایر لوازم الکترونیکی دفاعی مناسب می کند.
- الکترونیک قدرت: دستگاه های الکترونیک قدرت مانند اینورتر و مبدل مقدار قابل توجهی گرما تولید می کنند. PCBهای بلوک مسی مدفون با ویاهای حفاری شده با لیزر می توانند به طور موثر این گرما را دفع کنند و کارایی و قابلیت اطمینان این دستگاه ها را بهبود بخشند.
- الکترونیک خودرو: با افزایش استفاده از سیستم های پیشرفته کمک راننده (ADAS) و وسایل نقلیه الکتریکی، صنعت خودروسازی نیز به PCB های با کارایی بالا نیاز دارد. بردهای مدار چاپی بلوک مس مدفون با حفاری لیزری می توانند مدیریت حرارت و عملکرد الکتریکی لازم را برای وسایل الکترونیکی خودرو فراهم کنند.
نقش ما به عنوان تامین کننده PCB بلوک مس مدفون
ما به عنوان تامین کننده پیشرو PCB های بلوک مس مدفون، اهمیت استفاده از آخرین فناوری ها را برای اطمینان از کیفیت و عملکرد محصولات خود درک می کنیم. ما سرمایه گذاری زیادی در تجهیزات حفاری لیزری پیشرفته انجام داده ایم و تیمی از مهندسان با تجربه داریم که به خوبی در فرآیند حفاری لیزری مسلط هستند.

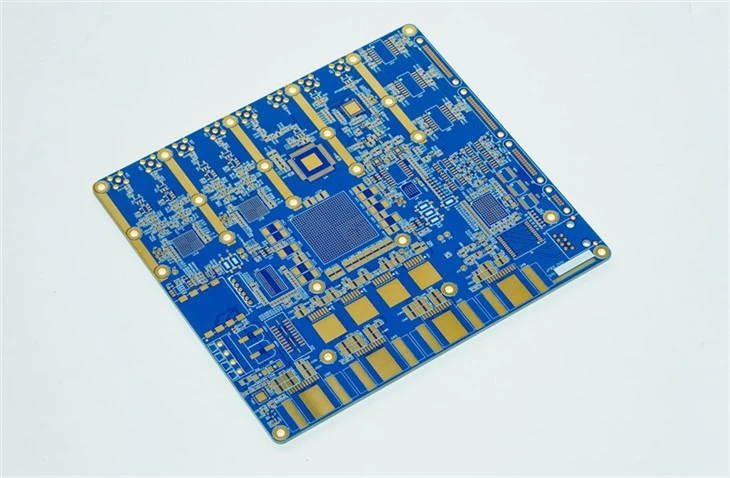

ما از نزدیک با مشتریان خود کار می کنیم تا نیازهای خاص آنها را درک کنیم و PCBهای بلوک مس مدفون سفارشی را طراحی کنیم که نیازهای آنها را برآورده کند. خواه این فرکانس بالا باشدPCB فرکانس بالا آنتنیا الفPCB هیبریدی دی الکتریک با دقت بالا، ما تخصص و فن آوری برای ارائه محصولات با کیفیت بالا را داریم.
چرا PCB های بلوک مس مدفون خود را انتخاب کنید؟
- تضمین کیفیت: ما یک سیستم کنترل کیفیت دقیق داریم تا اطمینان حاصل کنیم که هر PCB بلوک مس مدفونی که تولید می کنیم با بالاترین استانداردهای صنعت مطابقت دارد. از انتخاب مواد اولیه تا بازرسی نهایی، ما بر هر مرحله از فرآیند تولید نظارت می کنیم.
- تخصص فنی: تیم مهندسین و تکنسین های ما تجربه گسترده ای در زمینه ساخت PCB دارند. آنها به طور مداوم در حال تحقیق و توسعه فناوری های جدید برای بهبود کیفیت و عملکرد محصولات ما هستند.
- راه حل های سفارشی: ما درک می کنیم که مشتریان مختلف نیازهای متفاوتی دارند. به همین دلیل است که ما راه حل های سفارشی برای PCB های بلوک مس مدفون ارائه می دهیم. چه به اندازه سوراخ خاص، طراحی بلوک مسی یا طرح PCB نیاز داشته باشید، ما می توانیم با شما برای ایجاد راه حل عالی همکاری کنیم.
برای نیازهای PCB خود با ما در ارتباط باشید
اگر در بازار مدار چاپی بلوک مسی با کیفیت بالا هستید، از شما دعوت می کنیم برای مشاوره با ما تماس بگیرید. تیم کارشناسان ما خوشحال خواهند شد که در مورد نیازهای شما صحبت کنند و یک نقل قول دقیق به شما ارائه دهند. ما متعهد به ارائه بهترین محصولات و خدمات به مشتریان خود هستیم و مشتاقانه منتظر همکاری با شما هستیم تا نیازهای PCB شما را برآورده کنیم.
مراجع
- IPC - 6012D: مشخصات صلاحیت و عملکرد برای بردهای چاپی سفت و سخت.
- لی، SW، و جانگ، JH (2015). ریزماشین کاری لیزری بردهای مدار چاپی: بررسی مهندسی دقیق، 39 (2)، 283 - 293.
- وانگ، ی.، و لیو، ی. (2018). پیشرفت در فناوری های برد مدار چاپی با کارایی بالا. مجله مواد الکترونیکی، 47 (5)، 3103 - 3112.
