در تولید تابلوهای مدار حفره، کنترل دقیق عمق حفره از اهمیت بالایی برخوردار است. به عنوان یک تامین کننده پیشرو برد مدار حفره، ما اهمیت این جنبه را درک می کنیم و تجربه غنی در تضمین کنترل عمق حفره با دقت بالا جمع آوری کرده ایم. در این وبلاگ چند روش موثر و نکات کلیدی را برای دستیابی به کنترل دقیق عمق حفره در حین تولید به اشتراک خواهم گذاشت.
درک اهمیت عمق حفره دقیق
عمق حفره در برد مدار حفره ای به طور مستقیم بر عملکرد محصول نهایی تأثیر می گذارد. در کاربردهایی مانندPCB هیبریدی دی الکتریکوPCB دی الکتریک هیبریدی با دقت بالا، حتی یک انحراف جزئی در عمق حفره می تواند منجر به عدم تطابق امپدانس، تضعیف سیگنال و کاهش عملکرد کلی شود. به عنوان مثال، در مدارهای فرکانس بالا، یک عمق حفره نامناسب ممکن است باعث ایجاد مشکلات تشدید شود که می تواند به طور قابل توجهی کیفیت سیگنال را کاهش دهد.
عوامل موثر بر عمق حفره
قبل از بحث در مورد روش های کنترل، درک عواملی که می توانند بر عمق حفره تأثیر بگذارند ضروری است.
- خواص مواد: مواد مختلف مورد استفاده در برد مدار دارای سختی، چگالی و ماشین کاری متفاوت هستند. به عنوان مثال، ماشینکاری دقیق برخی از مواد دی الکتریک با کارایی بالا ممکن است دشوارتر باشد، که می تواند بر دقت عمق حفره قابل دستیابی تأثیر بگذارد.
- ابزارهای ماشینکاری: کیفیت و نوع ابزارهای ماشینکاری نقش تعیین کننده ای دارد. ابزارهای فرسوده یا ابزارهایی با هندسه نامناسب می توانند به عمق حفره های ناسازگار منجر شوند. به عنوان مثال، یک مته کسل کننده ممکن است باعث حذف بیش از حد مواد در برخی مناطق و ناکافی در برخی مناطق شود.
- محیط تولید: دما، رطوبت و ارتعاش در محیط تولید نیز می تواند بر فرآیند ماشینکاری تاثیر بگذارد. دماهای بالا می‌تواند باعث انبساط مواد شود، در حالی که ارتعاشات می‌تواند منجر به پچ پچ ابزار شود، که هر دو می‌توانند منجر به عمق نادرست حفره شوند.
روش های کنترل عمق حفره
طراحی و برنامه ریزی دقیق
- فناوری CAD/CAM: از نرم افزارهای پیشرفته Computer - Aided Design (CAD) و Computer - Aided Manufacturing (CAM) برای طراحی برد مدار و برنامه ریزی فرآیند ماشینکاری استفاده کنید. این ابزارها امکان مدل‌سازی دقیق ابعاد حفره را فراهم می‌کنند و می‌توانند مسیرهای ماشینکاری بهینه را ایجاد کنند. به عنوان مثال، با شبیه سازی فرآیند ماشینکاری در نرم افزار CAM، می توانیم مسائل احتمالی را شناسایی کرده و تنظیمات لازم را قبل از تولید واقعی انجام دهیم.
- مشخصات تحمل: تلورانس برای عمق حفره را در مرحله طراحی به وضوح تعریف کنید. این یک هدف واضح برای تیم تولید فراهم می کند و به کنترل کیفیت کمک می کند. به عنوان مثال، تعیین تلورانس ± 0.05 میلی متر برای عمق حفره تضمین می کند که محصول نهایی استانداردهای لازم را برآورده می کند.
ابزارهای ماشینکاری با کیفیت بالا
- انتخاب ابزار: ابزارهای ماشینکاری با کیفیت بالا را انتخاب کنید که برای مواد خاص و نیازهای ماشینکاری مناسب باشد. به عنوان مثال، برای مواد دی‌الکتریک سخت، ابزارهای با نوک کاربید ممکن است مناسب‌تر باشند، زیرا مقاومت در برابر سایش و عملکرد برش بهتری دارند.
- تعمیر و نگهداری ابزار: ابزارهای ماشینکاری را به طور مرتب نگهداری و بازرسی کنید. این شامل تیز کردن ابزارها، بررسی هرگونه نشانه آسیب و تعویض به موقع ابزارهای فرسوده است. با اطمینان از اینکه ابزارها در شرایط خوبی هستند، می‌توانیم به عمق حفره ثابت‌تری دست یابیم.
نظارت بر فرآیند و بازخورد
- در - اندازه گیری فرآیند: پیاده سازی تکنیک های اندازه گیری در فرآیند برای نظارت بر عمق حفره در طول تولید. این کار را می توان با استفاده از ابزارهای اندازه گیری دقیق مانند میکرومترها یا ماشین های اندازه گیری مختصات (CMM) انجام داد. با اندازه گیری در فواصل زمانی معین، می توانیم هرگونه انحراف از عمق مورد نظر را تشخیص داده و بلافاصله تنظیمات را انجام دهیم.
- سیستم کنترل بازخورد: یک سیستم کنترل بازخورد ایجاد کنید که از داده های اندازه گیری شده برای تنظیم پارامترهای ماشینکاری در زمان واقعی استفاده می کند. به عنوان مثال، اگر عمق حفره اندازه گیری شده کمی کمتر از هدف باشد، سیستم می تواند عمق برش ابزار را برای پاس بعدی افزایش دهد.
کنترل کیفیت و بازرسی
- بازرسی نهایی: با استفاده از تجهیزات اندازه گیری با دقت بالا، یک بازرسی نهایی کامل از عمق حفره انجام دهید. این تضمین می کند که تخته های مدار حفره تمام شده الزامات مشخص شده را برآورده می کنند. هر تابلویی که استانداردها را رعایت نمی کند باید دوباره کار شود یا رد شود.
- کنترل فرآیند آماری (SPC): از تکنیک های SPC برای تجزیه و تحلیل داده های تولید در طول زمان استفاده کنید. با نظارت بر تغییر در عمق حفره، می‌توانیم روندها را شناسایی کرده و اقدامات پیشگیرانه‌ای برای بهبود فرآیند انجام دهیم. به عنوان مثال، اگر نمودار SPC روند افزایشی را در انحراف استاندارد عمق حفره نشان دهد، ممکن است نشان دهنده مشکل در فرآیند ماشینکاری یا سایش ابزار باشد.
مطالعات موردی
بیایید نگاهی به چند نمونه واقعی از نحوه کنترل موفقیت آمیز عمق حفره در تولید خود بیندازیم.

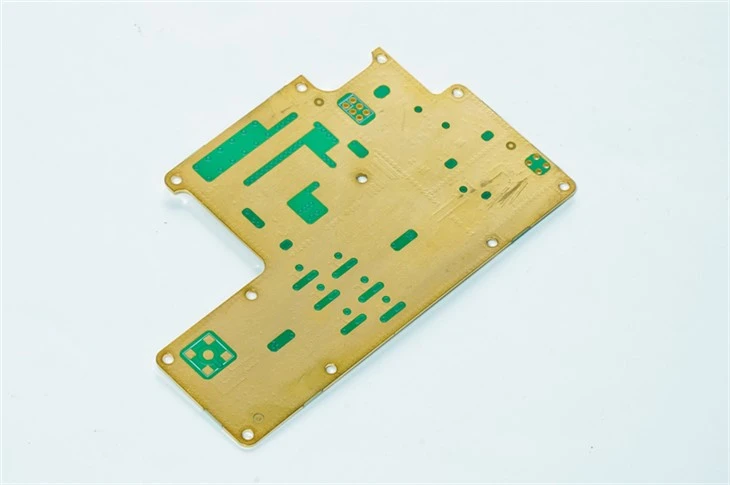

- پروژه A: برای یکPCB چند لایه فرکانس بالاپروژه، ما از فناوری CAD/CAM برای طراحی حفره‌ها با تلرانس ±0.03 میلی‌متر استفاده کردیم. با انتخاب دقیق ابزارهای با نوک کاربید با کیفیت بالا و اجرای اندازه گیری و کنترل بازخورد در فرآیند، ما توانستیم به دقت متوسط عمق حفره در محدوده تحمل مشخص شده دست یابیم. محصول نهایی تمام تست های عملکرد را پشت سر گذاشت و به خوبی مورد استقبال مشتری قرار گرفت.
- پروژه B: در پروژه دیگری که شامل یک مجتمع استPCB هیبریدی دی الکتریک، ما با چالش هایی روبرو شدیم که دلیل آن سخت بودن مواد ماشین سازی است. با این حال، با تنظیم پارامترهای ماشینکاری بر اساس خواص مواد و استفاده از سیستم کنترل بازخورد، توانستیم عمق حفره را در محدوده قابل قبول حفظ کنیم. این نه تنها عملکرد برد مدار را تضمین کرد، بلکه کارایی کلی تولید را نیز بهبود بخشید.
نتیجه گیری
کنترل دقیق عمق حفره در طول تولید بردهای مدار حفره کاری پیچیده اما قابل دستیابی است. با درک عوامل موثر بر عمق حفره، اجرای طراحی و برنامه ریزی دقیق، استفاده از ابزارهای ماشینکاری با کیفیت بالا، نظارت بر فرآیند و انجام کنترل کیفیت دقیق، می توانیم اطمینان حاصل کنیم که محصولات نهایی بالاترین استانداردهای کیفیت و عملکرد را دارند.
اگر به بردهای مدار حفره ای با کیفیت بالا با کنترل دقیق عمق حفره نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. تیم متخصص ما تجربه زیادی در این زمینه دارد و می تواند راه حل های سفارشی را برای رفع نیازهای خاص شما به شما ارائه دهد. برای بحث در مورد تدارکات با ما تماس بگیرید و بیایید با هم برای دستیابی به اهداف پروژه خود کار کنیم.
